基本型號:TZLZ73TC | TZLZ973TC | TZLZ273TC | TZLZ673TC
驅動方式: 電液動、電動、電控氣動、手控氣動、手動等
連接方式: 法蘭對夾連接
密封面材質: 增韌陶瓷
節流抗沖刷材質:增韌陶瓷
適應環境: 溫度≤150℃
運行方式: 普通型適于全關全閉,節流型可調節流量
薄型工程陶瓷排渣漿液閥系列是專門針對固液兩相流介質管道而設計制造的,薄型工程陶瓷排渣漿液閥不僅采用了增韌型工程陶瓷來作為關斷及抗節流沖刷的主要材料,而且同時設計有以抗節流沖刷為目的的結構形式,以滿足該類介質管道的關斷或關斷 節流的雙重使用功能。
薄型工程陶瓷排渣漿液閥具有輕便、便于安裝以及適應在不同排布管道上任意角度安裝,深受用戶歡迎。經多年實踐證明,薄型工程陶瓷排渣漿液閥與普通排渣漿液閥相比,使用壽命得到大幅提高。對于電動、電液動驅動的薄型工程陶瓷排渣漿閥門可以有效地實現遠程控制及開度指示,閥門若做節流或調節使用,開度遠程調整誤差可控制在1.0mm之內,運行時自鎖性能良好。
洗選煤行業從2005年起開始選用河南天縱實業自主研發的薄型工程陶瓷排渣漿液閥以來,取得了理想的使用效果:
1、由于采用了高技術增韌陶瓷材料制作閥門的密封部件和易損過流部件,因而使得閥門能承受高速流體中硬顆粒介質的磨損、沖蝕,從而提高了閥門產品的耐磨性、耐腐性及密封性,大大延長了閥門的壽命;
2、薄型工程陶瓷排渣漿液閥解決了重介選煤管道、煤泥管道上普通耐磨閥門的短壽命的問題,產品在國內得到迅速推廣。
洗煤行業——用于含重介質水煤漿液、含固體顆粒渾水或其他漿液等;
造紙行業——用于任何濃度紙漿、料水混合物;
電站除灰行業——用于排渣漿液煤炭、濾渣漿等,也可用于高壓遠程輸送礦料、漿液管道
采礦、鋼鐵行業——用于礦漿、濾渣漿等
國家能源集團神東煤炭集團——薄型工程陶瓷排渣漿液閥
國家能源集團準能集團——薄型工程陶瓷排渣漿液閥
內蒙古匯能煤電集團——薄型工程陶瓷排渣漿液閥
山西晉城無煙煤礦業集團有限責任公司——薄型工程陶瓷排渣漿液閥
河南神火國貿有限公司——薄型工程陶瓷排渣漿液閥
平頂山煤業(集團)有限責任公司——薄型工程陶瓷排渣漿液閥
河南龍宇煤化工有限公司——薄型工程陶瓷排渣漿液閥
淮北礦業(集團)煤業有限責任公司——薄型工程陶瓷排渣漿液閥
中煤國際工程集團武漢設計研究院——薄型工程陶瓷排渣漿液閥

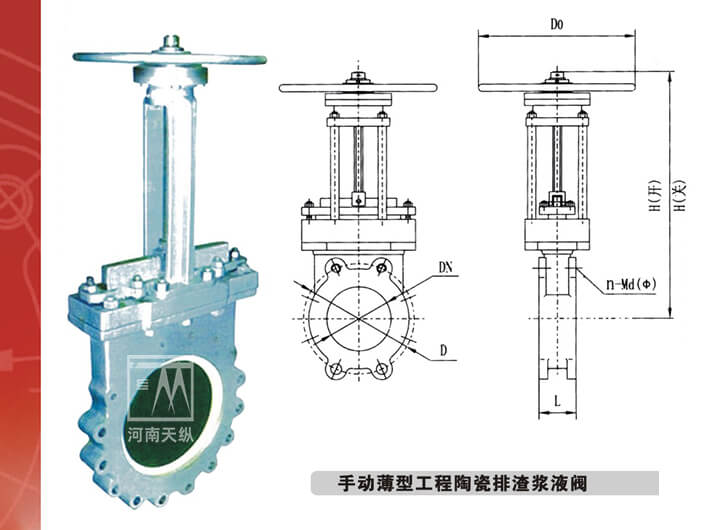

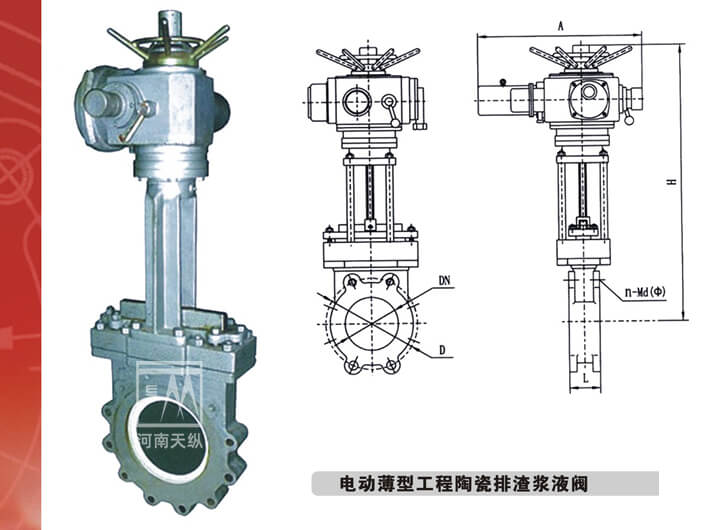

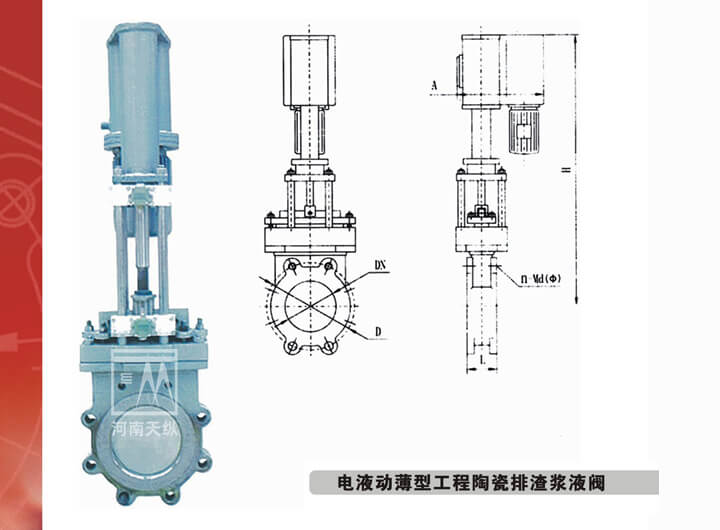

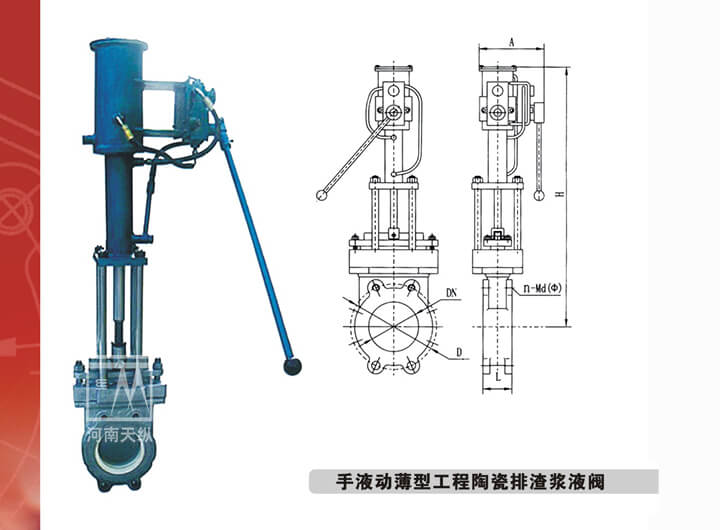

MPa | DN | D | L | H關 | H開 | D0 | n | Md(Φ) |
0.6 | 50 | 125 | 43 | 370 | 420 | 300 | 4 | M16(Φ20) |
65 | 145 | 50 | 400 | 460 | 300 | 4 | M16(Φ20) | |
80 | 160 | 50 | 430 | 510 | 300 | 8 | M16(Φ20) | |
100 | 180 | 50 | 472 | 580 | 300 | 8 | M16(Φ20) | |
125 | 210 | 50 | 500 | 620 | 300 | 8 | M16(Φ20) | |
150 | 240 | 60 | 514 | 666 | 400 | 8 | M20(Φ23) | |
200 | 295 | 64 | 670 | 860 | 400 | 8 | M20(Φ23) | |
250 | 350 | 70 | 770 | 1020 | 400 | 12 | M20(Φ23) | |
300 | 400 | 80 | 850 | 1140 | 400 | 12 | M20(Φ23) | |
350 | 460 | 90 | 940 | 1280 | 400 | 16 | M20(Φ23) | |
400 | 515 | 90 | 1120 | 1520 | 500 | 16 | M24(Φ27) | |
450 | 565 | 90 | 1170 | 1620 | 500 | 20 | M24(Φ27) | |
500 | 620 | 90 | 1280 | 1750 | 600 | 20 | M24(Φ27) | |
600 | 725 | 132 | 1460 | 2050 | 600 | 20 | M27(Φ30) | |
700 | 840 | 132 | 1660 | 2360 | 640 | 24 | M27(Φ30) | |
1.0 | 50 | 125 | 43 | 370 | 420 | 300 | 4 | M16(Φ20) |
65 | 145 | 50 | 400 | 460 | 300 | 4 | M16(Φ20) | |
80 | 160 | 50 | 430 | 510 | 300 | 8 | M16(Φ20) | |
100 | 180 | 50 | 472 | 580 | 300 | 8 | M16(Φ20) | |
125 | 210 | 50 | 500 | 620 | 300 | 8 | M16(Φ20) | |
150 | 240 | 60 | 514 | 666 | 400 | 8 | M20(Φ23) | |
200 | 295 | 64 | 670 | 860 | 400 | 8 | M20(Φ23) | |
250 | 350 | 70 | 770 | 1020 | 400 | 12 | M20(Φ23) | |
300 | 400 | 80 | 850 | 1140 | 400 | 12 | M20(Φ23) | |
350 | 460 | 90 | 940 | 1280 | 400 | 16 | M20(Φ23) | |
400 | 515 | 90 | 1120 | 1520 | 500 | 16 | M24(Φ27) | |
450 | 565 | 90 | 1170 | 1620 | 500 | 20 | M24(Φ27) | |
500 | 620 | 90 | 1280 | 1750 | 600 | 20 | M24(Φ27) | |
600 | 725 | 132 | 1460 | 2050 | 600 | 20 | M27(Φ30) | |
700 | 840 | 132 | 1660 | 2360 | 640 | 24 | M27(Φ30) | |
1.6 | 50 | 125 | 43 | 370 | 420 | 300 | 4 | M16(Φ20) |
65 | 145 | 50 | 400 | 460 | 300 | 4 | M16(Φ20) | |
80 | 160 | 50 | 430 | 510 | 300 | 8 | M16(Φ20) | |
100 | 180 | 50 | 472 | 580 | 300 | 8 | M16(Φ20) | |
125 | 210 | 50 | 500 | 620 | 300 | 8 | M16(Φ20) | |
150 | 240 | 60 | 514 | 666 | 400 | 8 | M20(Φ23) | |
200 | 295 | 64 | 670 | 860 | 400 | 12 | M20(Φ23) | |
250 | 355 | 70 | 770 | 1020 | 400 | 12 | M24(Φ27) | |
300 | 410 | 80 | 850 | 1140 | 400 | 12 | M24(Φ27) | |
350 | 470 | 90 | 940 | 1280 | 400 | 16 | M24(Φ27) | |
400 | 525 | 90 | 1120 | 1520 | 500 | 16 | M27(Φ30) | |
450 | 585 | 90 | 1170 | 1620 | 500 | 20 | M27(Φ30) | |
500 | 650 | 90 | 1280 | 1750 | 600 | 20 | M30(Φ33) | |
600 | 770 | 132 | 1460 | 2050 | 600 | 20 | M33(Φ36) | |
700 | 840 | 132 | 1660 | 2360 | 640 | 24 | M33(Φ36) |
