基本型號:Q41TC | Q641TC
適用溫度: -20~200℃
設計標準: GB/T12237
閥門結構長度: GB/T12221
法蘭連接尺寸: GB/T9113
適用介質: 干灰、水灰、礦漿、酸堿鹽及灰漿混合介質等
新型陶瓷球閥是河南天縱實業有限公司利用結構陶瓷耐腐蝕、耐磨損和高硬度的特性,經科學的結構優化設計,自主研發的高新技術產品。廣泛應用于電廠脫硫系統、洗選礦系統、流體流量控制系統、化工行業等強腐蝕場合。按照客戶要求,可提供手動、蝸輪傳動、氣動、電動等多種驅動方式。
1、閥門殼體厚度超過國家標準GB、JB和美標ANSI的標準數據要求,主體材質化學元素和力學性能達到國家規定標準要求。殼體三段結構設計,體型堅固,外型美觀。
2、閥桿材質化學元素達到國家規定標準要求,精工細磨,表面經抗蝕氮化或調質處理,保證閥桿具有良好的力學性能及抗腐蝕能力。
試驗壓力:
公稱壓力 | 1.0 MPa | 1.6 MPa | 2.5 MPa |
強度壓力 | 1.6 MPa | 2.4 MPa | 3.8MPa |
密封壓力 | 1.1 MPa | 1.8 MPa | 2.8MPa |
3、內置緩沖補償彈性墊圈,確保穩定良好的密封性。并且在含有雜質介中,不容易卡死造成球的破裂。
4、全襯硬密封面接觸陶瓷球閥所有與介質接觸均為結構陶瓷材料, 其化學穩定性加上極高的的硬度(硬度HRA88以上,僅次于金鋼石)的特性。因此,陶瓷具有高抗壓強度,高耐磨損性,優良的抗氧化和耐腐蝕性能,耐高溫,隔熱性能良好。

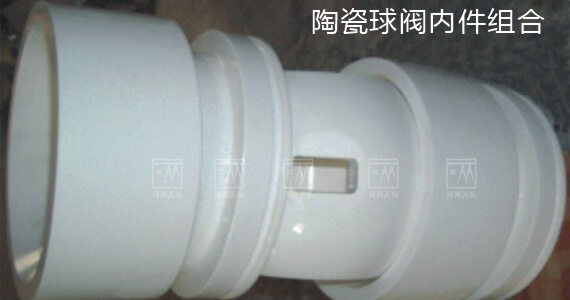

5、以精準的研磨技術與先進的機械設備制造生產。閥門結構簡潔,流道順暢,介質流動阻力小。硬密封陶瓷內件,由六件科學合理的設計組成,閥球、閥座面接觸加工,使得球與座內R與外R緊密結合,球圓精度高、表面質量好、使整閥扭矩輕、阻力小、 密封性達到零泄漏。
1、所有與介質接觸的部分均為結構陶瓷材料 , 其化學穩定性及硬度極高 ( 洛氏硬度 HRC90), 僅次于金剛石。因此 , 本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能,且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。
3、徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
4、陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高. 使用壽命長 ,是鈦合金閥和蒙乃爾閥的2-4倍。
5、用于高硬度的顆粒介質,或有軟顆粒但又有腐蝕的介質中,該類閥門具有無可比擬的絕對優勢,也是目前唯一合適此類介質的閥門。
應用領域——火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。于煤炭、濾渣漿等,也可用于高壓遠程輸送礦料、漿液管道。
電力行業——電廠煙氣脫硫(FGD)裝置、飛灰、除渣和燃燒系統
中電投甘肅張掖電廠;內蒙古包頭華電;內蒙古鄂爾多斯電力有限責任公司;華潤電力登封有限公司;濟寧發電廠;內蒙古金山熱電;大唐信陽華豫發電公司;寧夏中寧發電有限公司;
鋼鐵冶金行業——鋼廠高爐煤粉噴射系統;燒結煙氣脫硫;鐵水噴鎂脫硫系統;氣體輸送鎂粉、硅粉、砂、玻璃、水泥、礦石及煙道塵土
江西銅業集團公司;河北邯鋼鋼鐵集團;寶鋼集團股份有限公司;四川攀枝花鋼鐵公司;六盤水市水城鋼鐵公司;
石油化工行業——強腐蝕、強磨損性場合
寧夏寶豐能源有限公司;河南龍宇煤化工有限公司;河南佰利聯化工有限公司,多氟多化工股份有限公司
礦業行業——強腐蝕、強磨損性場合
安徽馬鋼礦業羅河礦業有限公司;欒川龍宇鉬業有限公司;河南神火興隆礦業有限責任公司

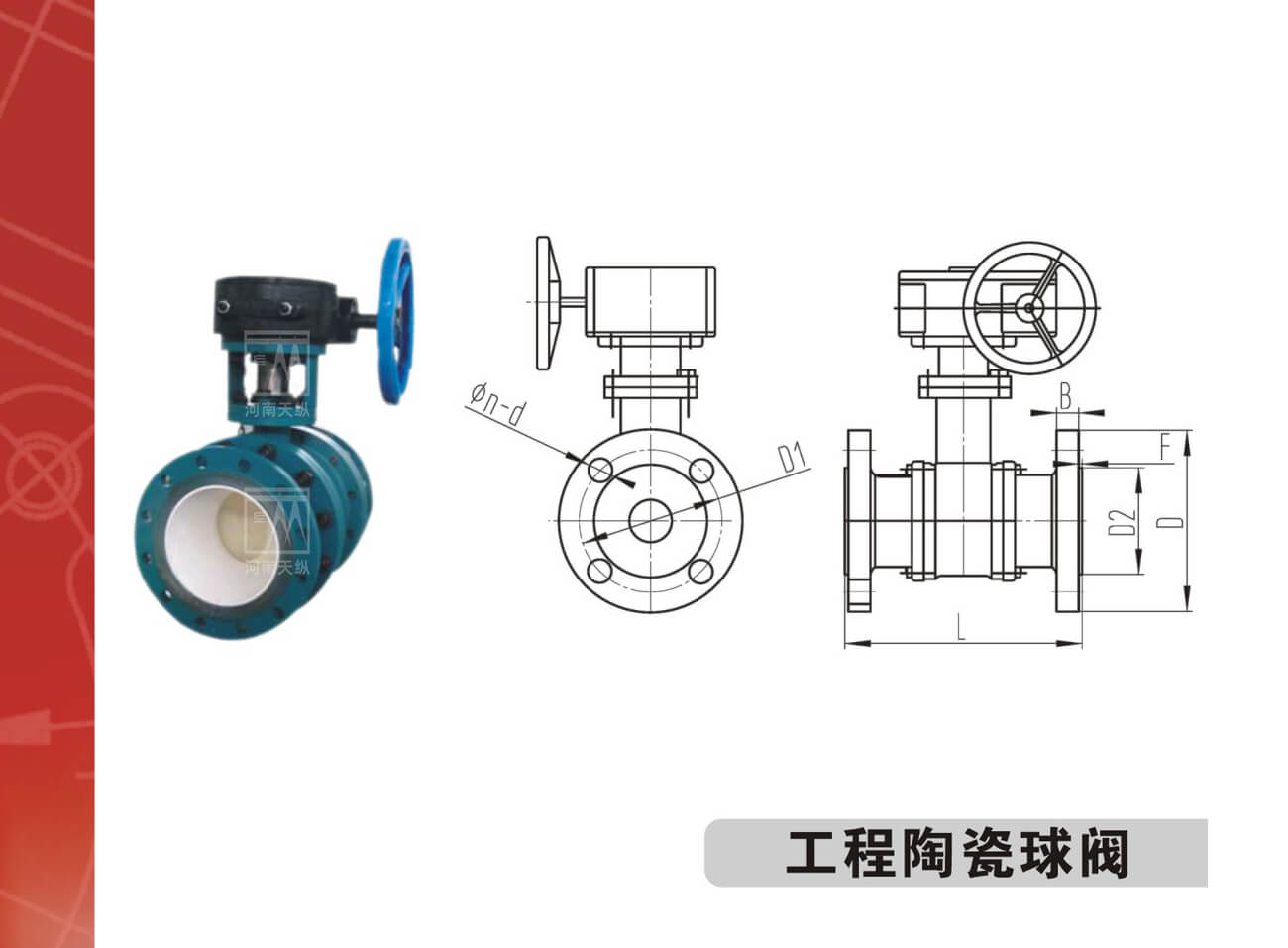

公稱壓力 | 公稱通徑 | 尺寸 | ||||||
PN(MPa) | DN(mm) | D | D1 | D2 | b | f | L | n-d |
1 | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | |
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | |
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | |
40 | 145 | 110 | 85 | 18 | 3 | 180 | 4×18 | |
50 | 160 | 125 | 100 | 20 | 3 | 200 | 4×18 | |
65 | 180 | 145 | 120 | 20 | 3 | 220 | 4×18 | |
80 | 195 | 160 | 135 | 22 | 3 | 250 | 4×18 | |
100 | 215 | 180 | 155 | 22 | 3 | 280 | 8×18 | |
125 | 245 | 210 | 185 | 24 | 3 | 320 | 8×18 | |
150 | 280 | 240 | 210 | 24 | 3 | 360 | 8×23 | |
200 | 335 | 295 | 265 | 26 | 3 | 500 | 8×23 | |
250 | 390 | 350 | 320 | 28 | 3 | 533 | 12×23 | |
1.6 | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 14 | 3 | 130 | 4×14 | |
25 | 115 | 85 | 65 | 14 | 3 | 140 | 4×14 | |
32 | 135 | 100 | 78 | 16 | 3 | 165 | 4×18 | |
40 | 145 | 110 | 85 | 16 | 3 | 180 | 4×18 | |
50 | 160 | 125 | 100 | 16 | 3 | 200 | 4×18 | |
65 | 180 | 145 | 120 | 18 | 3 | 220 | 4×18 | |
80 | 195 | 160 | 135 | 20 | 3 | 250 | 8×18 | |
100 | 215 | 180 | 155 | 20 | 3 | 280 | 8×18 | |
125 | 245 | 210 | 185 | 22 | 3 | 320 | 8×18 | |
150 | 280 | 240 | 210 | 24 | 3 | 360 | 8×22 | |
200 | 335 | 295 | 265 | 26 | 3 | 500 | 12×22 | |
250 | 390 | 350 | 320 | 28 | 3 | 533 | 12×23 | |
2.5 | 15 | 95 | 65 | 45 | 16 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | |
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | |
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | |
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4×18 | |
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4×18 | |
65 | 180 | 145 | 120 | 22 | 3 | 222 | 8×18 | |
80 | 195 | 160 | 135 | 22 | 3 | 241 | 8×18 | |
100 | 215 | 190 | 160 | 24 | 3 | 305 | 8×23 | |
125 | 245 | 220 | 188 | 28 | 3 | 356 | 8×25 | |
150 | 280 | 220 | 218 | 30 | 3 | 394 | 8×25 | |
200 | 335 | 310 | 278 | 34 | 3 | 457 | 12×25 | |
250 | 390 | 370 | 332 | 2836 | 3 | 533 | 12×30 |
